| QUELQUES REALISATIONS ELECTRONIQUES |

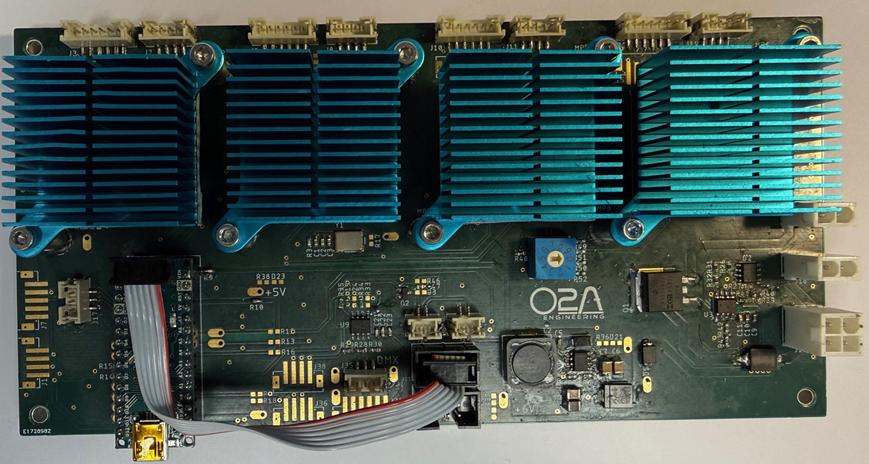

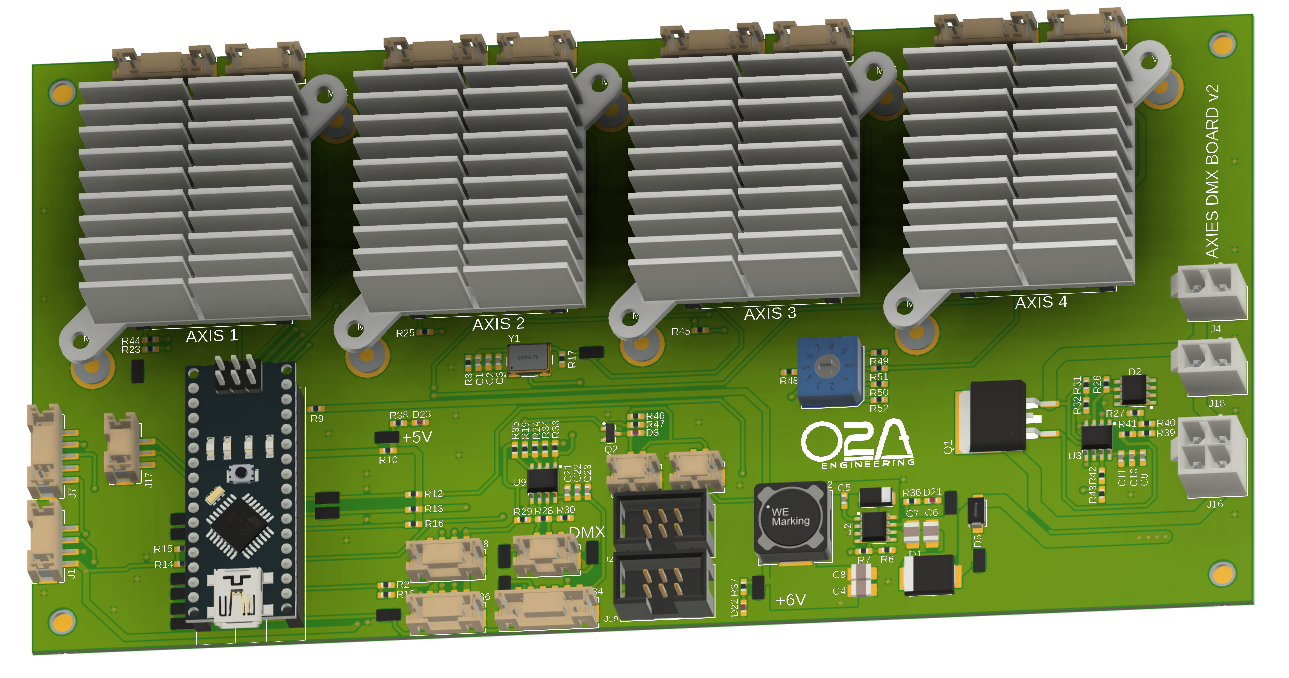

  | Carte de commande moteur pas à pas 4 axes sur base Trinamic TMC5130A. Gestion des capteurs origine, codeur Interface DMX / RS-485. Taille : 200 x 100 mm 2 Couches, classe 3A Modification pour application spécifique possible sur demande (augmentation du nombre d’axe, changement uC, ajout IO, connectique…) Propriété du design : O2A (HW + SW) Application : Robot 2/4 axes |

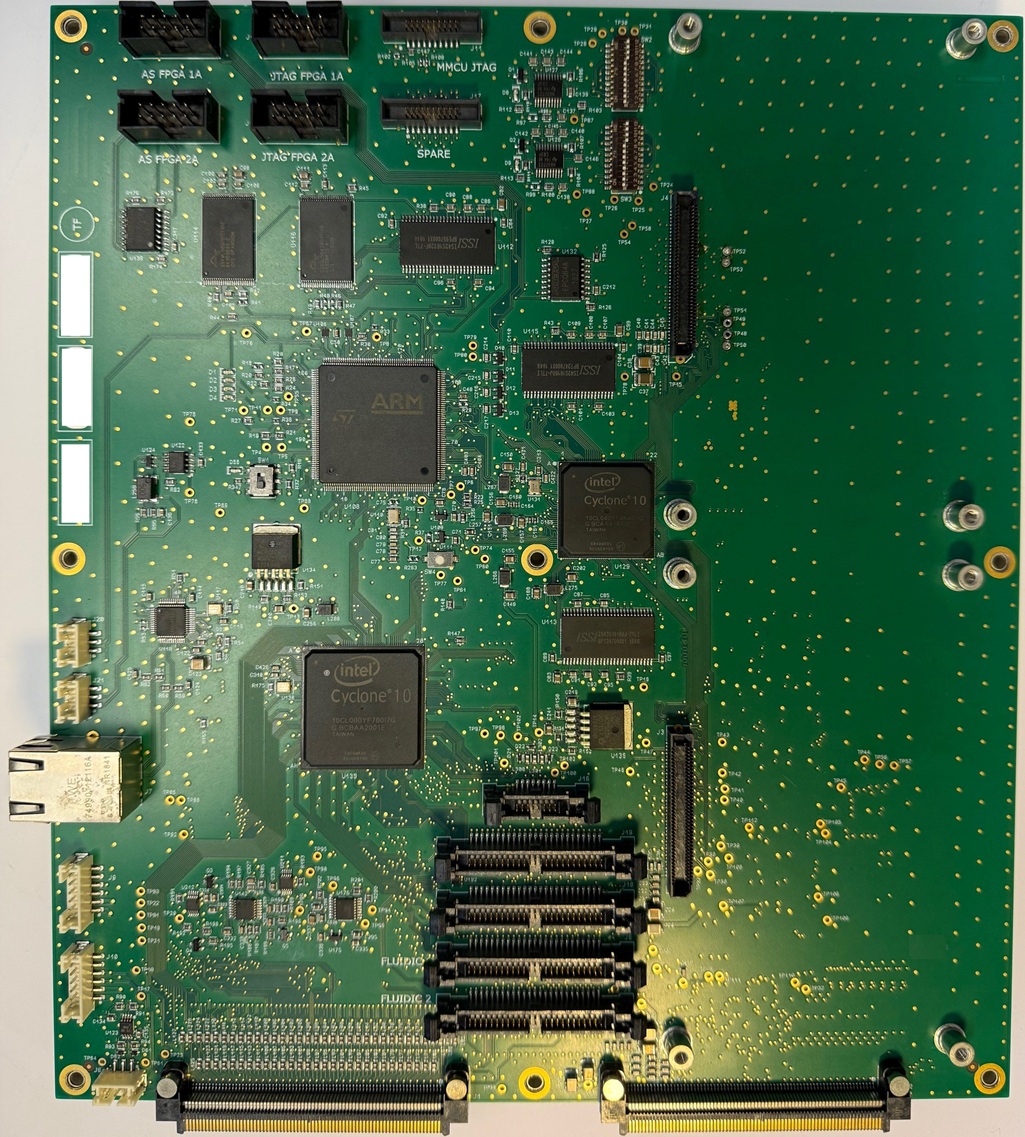

 | Carte principale d’un système. Base STM32 série H, deux FPGA Cyclone 10 pour la glue de 325 + 423 I/O Connectique SAMTEC FFSD pour la connexion de modules externes faible encombrement, SAMTEC ERM8-RA pour le brassage de 300 I/O avec une carte secondaire et SAMTEC ERF8 pour la connexion de modules (160 I/O) en mezzanine Connectivité CAN, Ethernet Mémoires NAND, SDRAM, FLASH, NOR Taille : 260 x 230 mm 10 couches classe 6 Propriété du design : Client Application : confidentielle |

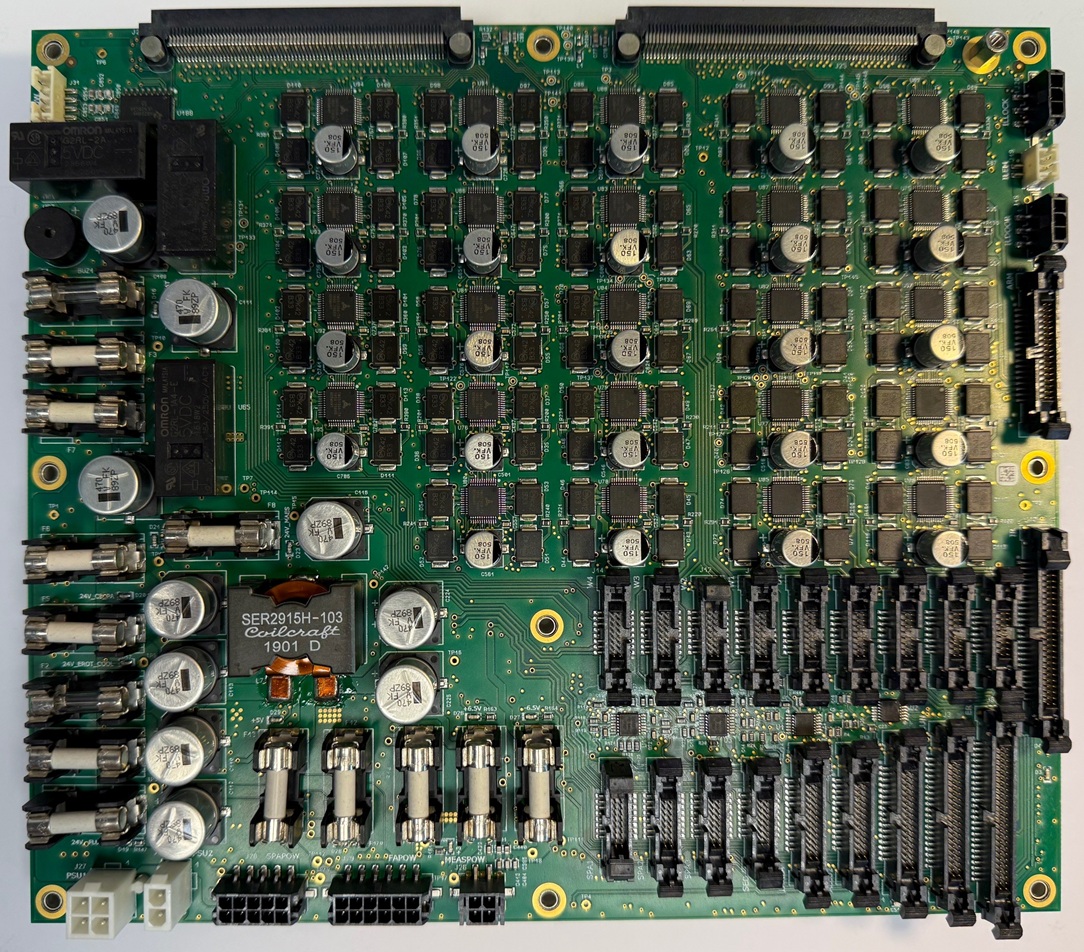

 | Carte de commande de puissance d’un système. Segmentation d’alimentation pour répondre à la norme 61010. Multiples alimentations à découpage et LDO. 24 axes moteur pas à pas TMC5130A Commandes Tout ou rien avec diagnostic Taille : 260 x 230 mm 10 couches classe 4 Propriété du design : Client Application : confidentielle |

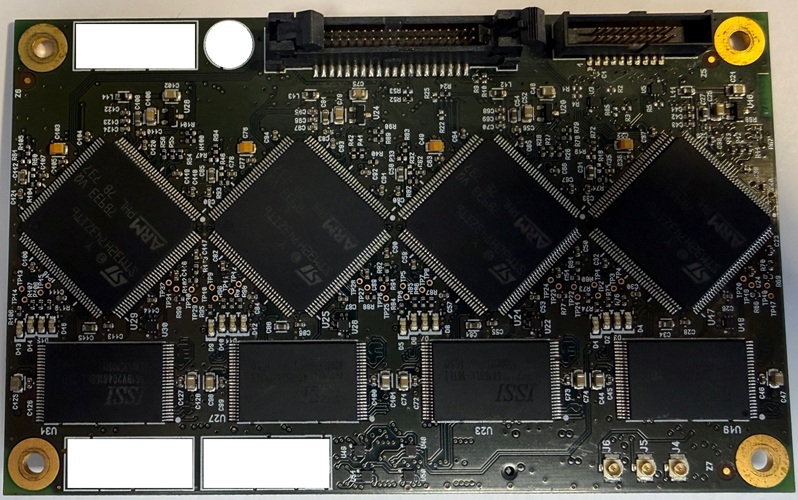

 | Carte coprocesseur équipée de 8x STM32 série H pour traitement de signal temps réel Mémoire SRAM externe dédié à chaque STM32 Taille : 122 x 76 mm 8 couches classe 6 avec micro vias laser Propriété du design : Client Application : confidentielle |
| QUELQUES REALISATIONS DE CABLAGE |

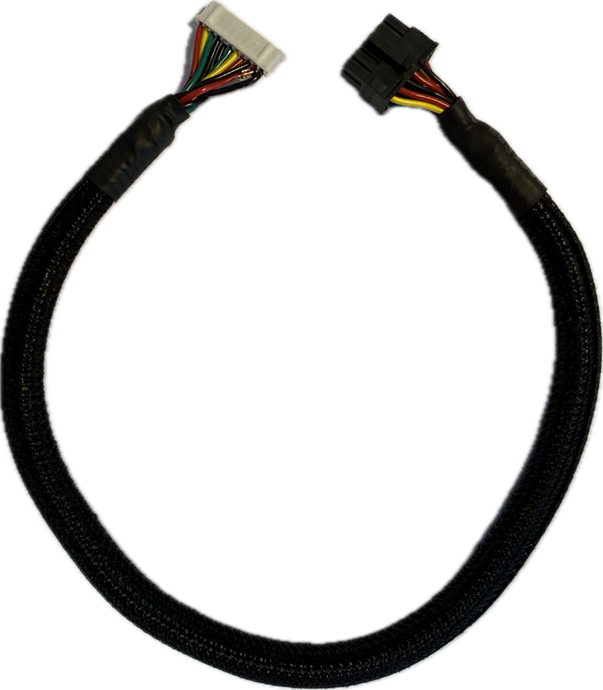

 | – Cordon JST PHR 11 points vers MOLEX Microfit 12 points – Cable AWG24 UL1007 – Gaine Textile sur la longueur et gaine thermo rétractable UL sur les extrémités |
